Lampa Wooda jest urządzeniem do wstępnej diagnozy dermatologicznej rozmaitego typu zmian skórnych. Jej działanie opiera się na zjawisku fluorescencji, sprawiającym że różne rodzaje schorzeń wywołują pod wpływem emitowanego światła nadfioletowego poświatę odmiennej barwy. Badanie jest całkowicie bezbolesne, bezpieczne i nie niesie ze sobą ryzyka powikłań.
Opracowana w 1925 r. lampa Wooda emitującej promieniowanie UV w świetle którego różne zmiany skórne przybierają różne barwy. Urządzenie wykorzystywane jest w dermatologii i kosmetologii, a jego główne zastosowanie to przede wszystkim diagnostyka zmian bielaczych, diagnostyka powierzchownych zakażeń, wywołanych przez grzyby i bakterie, zaburzeń pigmentacji oraz porfirii skórnych

Wykorzystanie lampy Wooda pozwala zarówno na rozpoznanie oraz różnicowanie zmian skórnych, jak i określenie ich dokładnych granic. Możliwe jest różnicowanie m.in. zmian bielaczych z odbarwieniami w łupieżu pstrym, stwierdzenie zmian hiperpigmentacyjnych (ostuda, piegi, zmiany posłoneczne, plamy soczewicowate złośliwe). Światło lampy Wooda jest ponadto przydatne w ocenie stanu skóry po peelingach chemicznych oraz w diagnostyce fotodynamicznej. Różnorodność zastosowań oraz prostota użycia sprawiają, że jest ona jednym z podstawowych narzędzi diagnostycznych w praktyce dermatologicznej.

Lampa Wooda – zastosowanie w dermatologii
Działanie urządzenie opiera się wykorzystaniu specjalnego czarnego filtra, tzw. filtru Wooda (krzemian baru z 9% dodatkiem niklu). Dzięki przepustowości w światła o długości fali z maksimum na poziomie 365 nm
Emitowane przez lampę Wooda promienie UV wywołują zjawisko fluorescencji (emitowania światła przez wzbudzony atom lub cząsteczkę). Dzięki temu, że różne rodzaje cery i rodzaje schorzeń wywołują poświatę w odmiennych barwach, możliwe jest określenie rodzaju zmian:
 zielony – w tym kolorze świecą pterydyny (rodzaj związków chemicznych) wydzielane przez grzyby chorobotwórcze
 bladozielony (seledynowy) – wskazuje na obecność zakażenia pseudomonas aeruginosa (pałeczka ropy błękitnej)
 koralowo-czerwone – barwa wywoływana m.in. przez łupież pstry
 niebiesko-biały – zmiany hipopigmentacyjne i depigmentacyjne
 niebiesko-fioletowy – zdrowa skóra, bez zmian chorobowych
 bladoróżowy – cera sucha
 czarny (prawie czarny) – cera tłusta
 biało-srebrny – skóra nadmiernie zrogowaciała
* pomarańczowo-żółty – zmiany trądzikowe

Zastosowanie : Lampa Wooda do naświetlania określonych przypadków dermatomikozy celem uzyskania wskazówek na podstawie fluorescencji:

• ŁUPIEŻ RUMIENIOWY                          (czerwona fluorescencja)
• MIKROSPORY                                       (bladozielona fluorescencja)
• GRZYBICA WOSZCZYNOWA               (jadowitozielona fluorescencja)
• GRZYBICA WŁOSÓW PACHOWYCH  (fluorescencja barwy żółtej ochry)
• ŁUPIEŻ PSTRY                                      (fluorescencja barwy żółtej ochry)
• STWARDNIENIE GUZOWATE              (niebiesko-biała fluorescencja w stosunku do normalnej skóry)
• ŚWIERZB                                               (szarobiałe nory świerzbowcowe)
• BIELACTWO NABYTE                          (niebiesko-biała - jasnobiała fluorescencja obszarów odbarwionych)

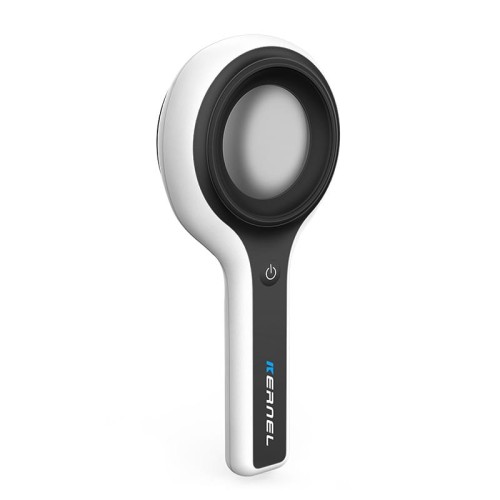

Lampa Wooda KERNEL LED Wood's KN-9000C

Wprowadzenie do urządzenia KERNEL KN-9000C

Diagnostyczna lampa Wooda KERNEL KN-9000C to ultralekkie, bezprzewodowe urządzenie medyczne zaprojektowane do wstępnej i różnicowej oceny zmian skórnych metodą analizy fluorescencyjnej. Aparat wykorzystuje kołowy układ emiterów UVA LED o długiej żywotności, emitujący bezpieczne, nietermiczne promieniowanie ultrafioletowe o szczytowej długości fali 365 nm. Dzięki zintegrowanej soczewce powiększającej z filtrem UV oraz zasilaniu popularnymi bateriami AA, model KN-9000C stanowi wysoce mobilne i funkcjonalne narzędzie diagnostyczne dla dermatologów, trychologów oraz specjalistów kosmetologii.

Najważniejsza technologia: Kołowy układ diod UVA LED 365 nm z optyką ochronną

Sercem urządzenia jest półprzewodnikowe źródło światła UVA LED ułożone w geometrii kołowej, co zapewnia idealnie zrównoważony, pozbawiony cieni rozkład energii na badanym obszarze. Emiter generuje stabilne pasmo 320–400 nm z wyraźnym pikiem na poziomie 365 nm (±10 nm) oraz intensywnością wyjściową $\ge$ 3 mW/cm². Zastosowanie technologii LED eliminuje nagrzewanie się obudowy oraz gwarantuje żywotność diod przekraczającą 3000 godzin ciągłej pracy. W centrum głowicy umieszczono wysokiej klasy szklaną soczewkę o średnicy 65 mm z 2-krotnym powiększeniem obrazu, wyposażoną w filtr UV w pełni chroniący wzrok osoby przeprowadzającej badanie.

Zastosowanie kliniczne i diagnostyczne

Lampa KERNEL KN-9000C służy do bezbolesnej, bezinwazyjnej identyfikacji oraz precyzyjnego wyznaczania granic wykwitów skórnych. Główne wskazania diagnostyczne obejmują:

• zaburzenia pigmentacji: bielactwo nabyte (vitiligo), ostuda (melasma), piegi, plamy posłoneczne, plamy soczewicowate, odbarwienia w stwardnieniu guzowatym,

• infekcje grzybicze (dermatomikozy): łupież pstry, mikrosporozy, grzybica woszczynowa, grzybica włosów pachowych,

• zakażenia bakteryjne skóry: łupież rumieniowy (erythrasma), infekcje wywołane przez Pseudomonas aeruginosa (pałeczkę ropy błękitnej),

• zaburzenia metabolizmu porfiryn oraz porfirie skórne,

• diagnostykę trądziku pospolitego (ocena kolonizacji przez bakterie porfirynowe),

• parazytozy: lokalizację nor świerzbowcowych w przebiegu świerzbu,

• kosmetologię i trychologię: ocenę typu cery (sucha, tłusta), diagnostykę nadmiernego rogowacenia naskórka (hiperkeratoza), kontrolę skóry po zabiegach peelingów chemicznych oraz w procedurach fotodiagnostyki (PDD/PDT).

  PDF+ 4



Zalety KERNEL KN-9000C

• Ultralekka i kompaktowa forma: Waga zaledwie 230 g zapewnia maksymalny komfort pracy manualnej bez zmęczenia dłoni.

• Kołowy układ diod LED: Równomierne doświetlenie zmiany bez powstawania cieni i bez emisji ciepła.

• Szklana soczewka z filtrem UV: 2-krotne powiększenie (średnica 65 mm) połączone z pełnym zabezpieczeniem narządu wzroku operatora.

• Łatwa wymiana zasilania: Zasilanie 4 standardowymi bateriami 1,5 V AA umożliwia do 4 godzin ciągłej pracy w dowolnym miejscu.

• Intuicyjne sterowanie: Obsługa całego urządzenia sprowadzona do jednego ergonomicznego przycisku włącz/wyłącz.

• Szczelność IP22: Obudowa odporna na kurz i wilgoć, dostosowana do warunków gabinetowych.

Cechy i funkcje

Szklana soczewka powiększająca 65 mm z filtrem ochronnym

Aparat posiada dużą soczewkę o średnicy 65 mm oferującą 2-krotne powiększenie obrazu. Zastosowany filtr absorpcyjny odcina promieniowanie ultrafioletowe odbite od skóry pacjenta, chroniąc siatkówkę diagnosty i zapewniając ostry, kontrastowy obraz barwnej fluorescencji.

Kołowa matryca LED UVA bez efektu termicznego

Specjalistyczne diody półprzewodnikowe rozmieszczone wokół soczewki pracują na „zimno”, nie emitując promieniowania podczerwonego ani ciepła. Gwarantuje to pełne bezpieczeństwo dla tkanek i brak dyskomfortu termicznego u pacjenta.

Pełna bezprzewodowość i mobilność bateryjna

Zastosowanie 4 łatwo dostępnych baterii AA (1,5 V) eliminuje konieczność podłączania kabli sieciowych czy oczekiwania na naładowanie akumulatora. Zapewnia to do 4 godzin stabilnego naświetlania, sprawdzając się idealnie w pracy na oddziałach szpitalnych i w gabinetach wielostanowiskowych.

Jednoprzyciskowy interfejs

Minimalistyczna konstrukcja sterowania pozwala na natychmiastowe uruchomienie lampy jednym kliknięciem, bez konieczności konfiguracji menu czy czasochłonnego nagrzewania palnika.

Jak używać lampy KERNEL KN-9000C?

1. Przygotowanie: Upewnij się, że w komorze zasilania znajdują się sprawne baterie AA. Skóra badanego nie powinna być myta, tonizowana ani dezynfekowana tuż przed badaniem, aby nie usunąć metabolitów drobnoustrojów. Z powierzchni należy zmyć makijaż i preparaty z filtrami UV.

2. Warunki otoczenia: Badanie należy przeprowadzać w zaciemnionym pomieszczeniu, co gwarantuje prawidłowy kontrast emitowanej poświaty.

3. Uruchomienie: Włącz urządzenie przyciskiem zasilania.

4. Wykonanie badania: Zbliż lampę do powierzchni skóry, prowadząc obserwację bezpośrednio przez soczewkę powiększającą. Oceń barwę, nasycenie oraz granice obserwowanego zjawiska fluorescencji.

5. Zakończenie: Wyłącz urządzenie przyciskiem i zabezpiecz soczewkę przed zarysowaniem.

Ważne: Badanie oraz interpretację wyników fluorescencji należy prowadzić zgodnie z instrukcją użytkowania oraz wiedzą medyczną z zakresu dermatologii.

Co zawiera zestaw?

• Medyczna lampa Wooda KERNEL LED Wood's KN-9000C,

• Komplet baterii zasilających (4 × 1,5 V AA),

• Instrukcja obsługi w języku polskim.

Charakterystyka i parametry techniczne

• Model: KN-9000C

• Producent: KERNELMED – Kernel Medical Equipment Co., Ltd.

• Prowadzący reklamę: TECHLAMPS

• Autoryzowany przedstawiciel: Caretechion GmbH

• Źródło światła: Diody LED UVA w układzie kołowym

• Długość fali: 320–400 nm (szczytowa długość fali: 365 nm ± 10 nm)

• Żywotność emiterów LED: $\ge$ 3000 godzin

• Intensywność wyjściowa: $\ge$ 3 mW/cm²

• Element optyczny: Szklana soczewka z filtrem chroniącym przed UV

• Średnica soczewki: 65 mm

• Współczynnik powiększenia: 2-krotny (2×)

• Sterowanie: Przycisk włącz/wyłącz (jeden klawisz)

• Zasilanie: 4 baterie 1,5 V AA

• Czas pracy na bateriach: Do 4 godzin

• Stopień ochrony: IP22 (odporność na kurz i wilgoć)

• Waga urządzenia: Zaledwie 230 g

• Wymiary opakowania: 276 mm × 138 mm × 43 mm

Dodatkowy opis techniczny

Model KERNEL KN-9000C opiera się na klasycznej koncepcji filtru Wooda (krzemian baru z dodatkiem niklu), połączonej z nowoczesnymi emiterami półprzewodnikowymi generującymi promieniowanie w paśmie 365 nm. Zastosowane diody LED zapewniają wydatek energetyczny na poziomie $\ge$ 3 mW/cm², co natychmiast indukuje selektywną fluorescencję tkanek:

• niebieskobiała do jasnobiałej: ogniska depigmentacji (bielactwo nabyte) oraz stwardnienie guzowate,

• koralowoczerwona: obecność porfiryn bakteryjnych w łupieżu rumieniowym,

  PDF



• żółta ochra: zakażenia wywołane łupieżem pstrym oraz grzybica włosów pachowych,

• seledynowa (bladozielona): infekcje pałeczką ropy błękitnej (Pseudomonas aeruginosa) oraz mikrosporoza,

• jadowitozielona: grzybica woszczynowa,

• pomarańczowo-żółta: metabolity bakteryjne w zmianach trądzikowych,

• szarobiała: korytarze świerzbowcowe,

• niebieskofioletowa: prawidłowa, zdrowa tkanka skórna.

Dzięki wadze wynoszącej jedynie 230 g oraz bateryjnemu zasilaniu, lampa KN-9000C jest idealnym rozwiązaniem dla lekarzy praktyków, umożliwiając błyskawiczne badanie przyłóżkowe lub w gabinetach o ograniczonej przestrzeni.

Najczęściej zadawane pytania

✔ Jakie zasilanie posiada model KERNEL KN-9000C?

Lampa jest w pełni bezprzewodowa i zasilana 4 standardowymi bateriami 1,5 V AA, co zapewnia do 4 godzin ciągłej pracy oraz bezproblemową wymianę ogniw.

✔ Jaką długość fali generuje urządzenie?

Aparat emituje promieniowanie UVA w zakresie 320–400 nm ze ścisłym pikiem emisyjnym na poziomie 365 nm (±10 nm).

✔ Czy badanie wymaga okularów ochronnych dla operatora?

Nie jest to konieczne, ponieważ szklana soczewka powiększająca urządzenia posiada wbudowany zintegrowany filtr UV, który w pełni pochłania promieniowanie wsteczne i chroni wzrok diagnosty. Należy jednak unikać bezpośredniego kierowania wiązki w odsłonięte oczy pacjenta.

✔ Ile waży urządzenie?

Lampa jest wyjątkowo lekka i poręczna – jej masa wynosi zaledwie 230 gramów.

✔ Czy diody LED nagrzewają się w trakcie badania?

Nie. Źródło światła LED UVA w układzie kołowym charakteryzuje się pracą na „zimno” i nie wytwarza ciepła, gwarantując pełen komfort dla pacjenta.

✔ Czy przed procedurą można zdezynfekować skórę pacjenta?

Nie należy przemywać ani dezynfekować skóry tuż przed badaniem, ponieważ zmycie wydzielin i metabolitów drobnoustrojów może dać wynik fałszywie ujemny. Należy jedynie usunąć makijaż i kremy z filtrami optycznymi.
