Mały rozmiar, lekka waga, przenośne urządzenie,
Obsługa ręczna,
W zestawie z rękawem , który symuluje środowisko ciemnego pomieszczenia,
Światło UVA i światło białe, dwa źródła światła LED, 3 poziomy regulacji jasności źródła światła,
Soczewka powiększająca odporna na promieniowanie UV, chroni oczy operatora przez promieniowanie UV,
Uchwyt na smartfon, ułatwiający robienie zdjęć dla lepszego dokumentowania śledzenia przebiegu choroby i leczenia
Wbudowany akumulator 100-240 V,

Lampa Wooda jest urządzeniem do wstępnej diagnozy dermatologicznej rozmaitego typu zmian skórnych. Jej działanie opiera się na zjawisku fluorescencji, sprawiającym że różne rodzaje schorzeń wywołują pod wpływem emitowanego światła nadfioletowego poświatę odmiennej barwy. Badanie jest całkowicie bezbolesne, bezpieczne i nie niesie ze sobą ryzyka powikłań.
Opracowana w 1925 r. lampa Wooda emitującej promieniowanie UV w świetle którego różne zmiany skórne przybierają różne barwy. Urządzenie wykorzystywane jest w dermatologii i kosmetologii, a jego główne zastosowanie to przede wszystkim diagnostyka zmian bielaczych, diagnostyka powierzchownych zakażeń, wywołanych przez grzyby i bakterie, zaburzeń pigmentacji oraz porfirii skórnych

Wykorzystanie lampy Wooda pozwala zarówno na rozpoznanie oraz różnicowanie zmian skórnych, jak i określenie ich dokładnych granic. Możliwe jest różnicowanie m.in. zmian bielaczych z odbarwieniami w łupieżu pstrym, stwierdzenie zmian hiperpigmentacyjnych (ostuda, piegi, zmiany posłoneczne, plamy soczewicowate złośliwe). Światło lampy Wooda jest ponadto przydatne w ocenie stanu skóry po peelingach chemicznych oraz w diagnostyce fotodynamicznej. Różnorodność zastosowań oraz prostota użycia sprawiają, że jest ona jednym z podstawowych narzędzi diagnostycznych w praktyce dermatologicznej.

Lampa Wooda – zastosowanie w dermatologii
Działanie urządzenie opiera się wykorzystaniu specjalnego czarnego filtra, tzw. filtru Wooda (krzemian baru z 9% dodatkiem niklu). Dzięki przepustowości w światła o długości fali z maksimum na poziomie 365 nm
Emitowane przez lampę Wooda promienie UV wywołują zjawisko fluorescencji (emitowania światła przez wzbudzony atom lub cząsteczkę). Dzięki temu, że różne rodzaje cery i rodzaje schorzeń wywołują poświatę w odmiennych barwach, możliwe jest określenie rodzaju zmian:
zielony – w tym kolorze świecą pterydyny (rodzaj związków chemicznych) wydzielane przez grzyby chorobotwórcze bladozielony (seledynowy) – wskazuje na obecność zakażenia pseudomonas aeruginosa (pałeczka ropy błękitnej)
koralowo-czerwone – barwa wywoływana m.in. przez łupież pstry
niebiesko-biały – zmiany hipopigmentacyjne i depigmentacyjne
niebiesko-fioletowy – zdrowa skóra, bez zmian chorobowych
bladoróżowy – cera sucha
czarny (prawie czarny) – cera tłusta
biało-srebrny – skóra nadmiernie zrogowaciała
* pomarańczowo-żółty – zmiany trądzikowe

Zastosowanie : Lampa Wooda do naświetlania określonych przypadków dermatomikozy celem uzyskania wskazówek na podstawie fluorescencji:

• ŁUPIEŻ RUMIENIOWY                          (czerwona fluorescencja)
• MIKROSPORY                                       (bladozielona fluorescencja)
• GRZYBICA WOSZCZYNOWA               (jadowitozielona fluorescencja)
• GRZYBICA WŁOSÓW PACHOWYCH  (fluorescencja barwy żółtej ochry)
• ŁUPIEŻ PSTRY                                      (fluorescencja barwy żółtej ochry)
• STWARDNIENIE GUZOWATE              (niebiesko-biała fluorescencja w stosunku do normalnej skóry)
• ŚWIERZB                                               (szarobiałe nory świerzbowcowe)
• BIELACTWO NABYTE                          (niebiesko-biała - jasnobiała fluorescencja obszarów odbarwionych)

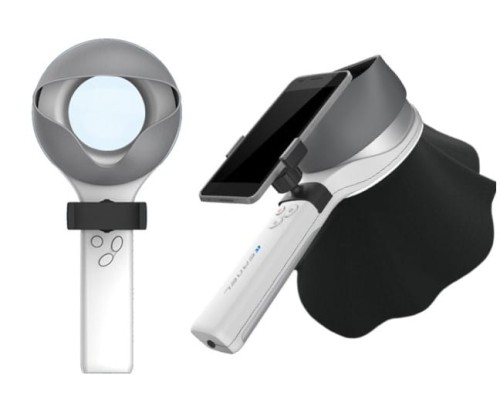

Medyczna lampa Wooda KERNEL LED Wood's KN-9000B – zaawansowana diagnostyka dermatologiczna

Wprowadzenie do urządzenia KERNEL KN-9000B

Medyczna lampa Wooda KERNEL KN-9000B to profesjonalne, bezprzewodowe urządzenie diagnostyczne klasy I, spełniające rygorystyczne wymagania Dyrektywy Medycznej 93/42/EEC. Aparat łączy dwa niezależne źródła światła LED – długofalowe promieniowanie ultrafioletowe UVA (o szczytowej długości fali 365 nm) oraz światło białe – co umożliwia kompleksową ocenę zmian skórnych w jednym urządzeniu. Dzięki zintegrowanemu akumulatorowi, silikonowemu wizjerowi z rękawem zaciemniającym oraz dedykowanemu uchwytowi na smartfon, model KN-9000B stanowi niezawodne narzędzie diagnostyczne w szpitalach, klinikach dermatologicznych, gabinetach weterynaryjnych, a także w warunkach domowych.

Najważniejsza technologia: Podwójne źródło światła LED (UVA 365 nm + światło białe)

Sercem urządzenia jest nowoczesny moduł emiterów półprzewodnikowych LED o żywotności sięgającej co najmniej 15 000 godzin. W przeciwieństwie do tradycyjnych lamp jarzeniowych, diody LED nie wytwarzają ciepła i oferują 3 poziomy regulacji jasności.

• Światło UVA (320–400 nm, maks. 365 nm): przy intensywności $\ge$ 2 mW/cm² wzbudza zjawisko barwnej fluorescencji w tkankach zmienionych chorobowo, co pozwala na precyzyjną identyfikację metabolitów bakteryjnych, grzybiczych oraz zaburzeń melanogenezy.

• Światło białe LED ($\ge$ 1200 luksów): umożliwia natychmiastowe przejście do tradycyjnego badania makroskopowego powierzchni naskórka bez konieczności odkładania lampy.

Szklana soczewka o średnicy 65 mm zapewnia 2-krotne powiększenie obrazu (2×) i posiada zintegrowany filtr UV, który w pełni pochłania promieniowanie wsteczne, zabezpieczając oczy osoby wykonującej badanie.

Zastosowanie

Lampa KERNEL KN-9000B służy do bezkontaktowej, bezbolesnej diagnostyki wstępnej i różnicowej schorzeń skóry u ludzi oraz w praktyce weterynaryjnej (u psów, kotów i innych zwierząt). Główne wskazania kliniczne obejmują:

• zaburzenia pigmentacji: bielactwo nabyte (vitiligo), ostuda (melasma), piegi, plamy posłoneczne, plamy soczewicowate, odbarwienia w stwardnieniu guzowatym,

• infekcje grzybicze (dermatomikozy): łupież pstry, mikrosporozy, grzybica woszczynowa, grzybica włosów pachowych,

• infekcje bakteryjne skóry: łupież rumieniowy (erythrasma), zakażenia pałeczką ropy błękitnej (Pseudomonas aeruginosa),

• inwazje pasożytów zewnętrznych: pomoc w lokalizacji korytarzy świerzbowcowych w przebiegu świerzbu,

• diagnostykę trądziku pospolitego (ocena porfiryn bakteryjnych w ujściach mieszków),

• zaburzenia metabolizmu porfiryn i porfirie skórne,

• kontrolę stanu skóry po peelingach chemicznych oraz w procedurach fotodiagnostyki (PDD) i terapii fotodynamicznej (PDT).

  PDF+ 4



Zalety KERNEL KN-9000B

• Status wyrobu medycznego: Certyfikowane urządzenie medyczne klasy I (Dyrektywa 93/42/EEC).

• Podwójne źródło światła: Diody UVA 365 nm oraz białe światło LED (1200 luksów) z 3-stopniową regulacją jasności.

• Praca w każdych warunkach: Silikonowy wizjer z rękawem przeciwsłonecznym symuluje środowisko ciemni, umożliwiając badanie w oświetlonych pomieszczeniach.

• Wbudowany akumulator: Do 2,5 godziny ciągłej pracy bezprzewodowej na jednym cyklu ładowania.

• Uchwyt na smartfon w zestawie: Ułatwia stabilne mocowanie telefonu i wykonywanie powtarzalnych zdjęć do dokumentacji medycznej.

• Szklana soczewka powiększająca 65 mm (2×): Wbudowany filtr UV chroni narząd wzroku operatora.

• Wodoodporność klasy IP22: Bezpieczna eksploatacja i możliwość łatwego przemywania oraz dezynfekcji obudowy.

• Lekka, zwarta konstrukcja: Masa wynosząca zaledwie 418,2 g zapewnia wysoki komfort pracy manualnej.

Cechy i funkcje

Silikonowy wizjer z rękawem zaciemniającym

Dołączony do zestawu elastyczny rękaw przeciwsłoneczny szczelnie odcina dopływ światła z otoczenia, tworząc sztuczne środowisko ciemni bezpośrednio nad badaną zmianą. Umożliwia to dostrzeżenie subtelnej fluorescencji bez konieczności zaciemniania całego gabinetu.

Dedykowany uchwyt na telefon komórkowy

Specjalny adapter pozwala na zamontowanie smartfona bezpośrednio przy soczewce powiększającej. Ułatwia to rejestrację fotograficzną wykwitów skórnych o wysokiej ostrości, co usprawnia prowadzenie kartoteki pacjenta oraz ocenę skuteczności wdrożonego leczenia.

Dwa rodzaje światła i 3 poziomy jasności

Za pomocą panelu sterowania operator może przełączać tryb pracy między światłem UVA a światłem białym oraz precyzyjnie dostosować intensywność emisji (3 poziomy regulacji) do indywidualnej wrażliwości i fototypu skóry pacjenta.

Pełna mobilność i zasilanie akumulatorowe

Urządzenie posiada wbudowaną baterię wielokrotnego ładowania (czas pracy do 2,5 godziny) oraz dołączony adapter zasilający (100–240 V), co uniezależnia diagnostykę od stałego podłączenia do gniazda sieciowego.

Odporność IP22 i łatwe utrzymanie czystości

Obudowa spełniająca normę IP22 zabezpiecza elementy optoelektroniczne przed kurzem oraz wilgocią, pozwalając na bezproblemowe przemywanie i dezynfekcję powierzchni po każdym pacjencie.

Jak używać lampy KERNEL KN-9000B?

1. Przygotowanie urządzenia: Upewnij się, że akumulator wewnętrzny jest naładowany. W razie potrzeby zamocuj silikonowy wizjer z rękawem zaciemniającym na głowicy oraz uchwyt na smartfon.

2. Przygotowanie skóry: Skóra badanego nie powinna być myta, tonizowana ani odkażana bezpośrednio przed badaniem, aby nie usunąć metabolitów drobnoustrojów. Należy zmyć makijaż oraz kremy z filtrami przeciwsłonecznymi.

3. Uruchomienie: Włącz urządzenie i wybierz pożądane źródło światła (UVA lub białe) oraz poziom jasności.

4. Wykonanie badania: Zbliż lampę do powierzchni ciała na zalecaną odległość roboczą 5 cm (±1 cm). Obserwuj fluorescencję przez szklaną soczewkę powiększającą (2×). W razie potrzeby wykonaj dokumentację fotograficzną przy użyciu smartfona.

5. Zakończenie: Wyłącz urządzenie, zdejmij rękaw zaciemniający i zdezynfekuj elementy mające kontakt z otoczeniem pacjenta.

Ważne: Badanie oraz interpretację wyników fluorescencji należy prowadzić zgodnie z instrukcją użytkowania oraz wiedzą medyczną z zakresu dermatologii.

Co zawiera zestaw?

• Medyczna lampa Wooda KERNEL LED Wood's KN-9000B,

• Wbudowany akumulator wielokrotnego ładowania,

• Adapter zasilający / ładowarka (100–240 V),

• Silikonowy wizjer z rękawem zaciemniającym,

• Uchwyt do mocowania telefonu komórkowego (smartfona),

• Instrukcja obsługi w języku polskim.

Charakterystyka i parametry techniczne

• Model: KN-9000B

• Producent: KERNELMED – Kernel Medical Equipment Co., Ltd.

• Prowadzący reklamę: TECHLAMPS

• Autoryzowany przedstawiciel: Caretechion GmbH

• Klasyfikacja: Wyrób medyczny klasy I (Dyrektywa 93/42/EEC)

• Typy źródeł światła: Diody LED UVA oraz diody LED światła białego

• Długość fali UVA: 320–400 nm (maksimum emisyjne: 365 nm)

• Intensywność promieniowania UVA: $\ge$ 2 mW/cm²

• Natężenie oświetlenia światła białego: $\ge$ 1200 luksów

• Regulacja jasności: 3 poziomy natężenia światła

• Żywotność emiterów LED: $\ge$ 15 000 godzin

• Średnica soczewki: ø 65 mm

• Powiększenie optyczne: 2-krotne (2×)

• Właściwości soczewki: Szklana z wbudowanym filtrem pochłaniającym UV

• Optymalna odległość robocza: 5 cm (±1 cm) od powierzchni ciała

• Zasilanie: Wewnętrzny akumulator wielokrotnego ładowania (ładowarka 100–240 V)

• Czas pracy na baterii: Do 2,5 godziny

• Klasa szczelności: IP22 (odporność na kurz i wilgoć)

• Temperatura pracy: 5°C ~ 40°C

• Masa urządzenia: 418,2 g

• Wymiary zewnętrzne: 129 mm × 286 mm × 44 mm

• Wymiary opakowania: 350 mm × 250 mm × 125 mm

Dodatkowy opis techniczny

W modelu KERNEL KN-9000B zastosowano zaawansowane diody LED UVA generujące stabilną wiązkę o piku 365 nm i gęstości mocy $\ge$ 2 mW/cm², uzupełnione o białe źródło LED ($\ge$ 1200 luksów). Urządzenie wykorzystuje zjawisko fizycznej fotoemisji, w którym atomy i cząsteczki fluoroforów wzbudzone promieniowaniem UV-A emitują światło widzialne o specyficznej długości fali:

• niebieskobiała do jasnobiałej: ogniska depigmentacji (bielactwo nabyte) oraz plamy w stwardnieniu guzowatym,

• koralowoczerwona: obecność porfiryn w łupieżu rumieniowym (erythrasma),

  PDF



• żółta ochra: zakażenia łupieżem pstrym oraz grzybica włosów pachowych,

• seledynowa (bladozielona): piowerdyna pałeczki ropy błękitnej (Pseudomonas aeruginosa) oraz mikrosporoza,

• jadowitozielona: grzybica woszczynowa,

• pomarańczowo-żółta: porfiryny bakteryjne w ujściach mieszków łojowych (trądzik),

• szarobiała: korytarze świerzbowcowe w przebiegu świerzbu,

• niebieskofioletowa: zdrowa, prawidłowa tkanka naskórkowa.

Dzięki silikonowemu rękawowi zaciemniającemu urządzenie gwarantuje pełen kontrast badania w jasnych pomieszczeniach, a dedykowany uchwyt na smartfon pozwala na szybkie powiązanie obrazu klinicznego z cyfrową historią choroby pacjenta.

Najczęściej zadawane pytania

✔ Czy urządzenie posiada akumulator?

Tak. Lampa posiada wbudowany akumulator wielokrotnego ładowania zapewniający do 2,5 godziny pracy bezprzewodowej. W zestawie znajduje się dedykowany adapter zasilający.

✔ Jakie źródła światła posiada model KN-9000B?

Lampa wyposażona jest w dwa niezależne źródła LED: światło ultrafioletowe UVA (o długości fali do 365 nm) oraz światło białe o natężeniu $\ge$ 1200 luksów, z 3-stopniową regulacją jasności.

✔ Czy do badania wymagane jest całkowite zaciemnienie gabinetu?

Nie. Dołączony silikonowy wizjer z rękawem zaciemniającym symuluje warunki ciemni bezpośrednio przy skórze, umożliwiając komfortową obserwację fluorescencji w oświetlonym pomieszczeniu.

✔ Czy badanie lampą Wooda jest bezpieczne dla oczu diagnosty?

Tak. Soczewka powiększająca (ø 65 mm, 2×) wykonana jest ze szkła optycznego z filtrem UV, który całkowicie blokuje promieniowanie ultrafioletowe i chroni wzrok operatora.

✔ W jaki sposób uchwyt na telefon pomaga w diagnostyce?

Uchwyt umożliwia stabilne zamocowanie smartfona w osi soczewki, co ułatwia wykonywanie powtarzalnych, ostrych zdjęć fluorescencji do dokumentacji medycznej i śledzenia efektów terapii.

✔ Czy urządzenie można dezynfekować?

Tak. Dzięki klasie wodoodporności i pyłoszczelności IP22 obudowę urządzenia oraz silikonowy wizjer można bezpiecznie przecierać i dezynfekować po każdym użyciu.
