Lampa Wooda nie tylko może być używana do badania i testowania chorób skóry u ludzi, ale możemy jej również używać do analizy problemów skórnych u zwierząt, takich jak psy, koty itp.

Lampa Wooda jest urządzeniem do wstępnej diagnozy dermatologicznej rozmaitego typu zmian skórnych. Jej działanie opiera się na zjawisku fluorescencji, sprawiającym że różne rodzaje schorzeń wywołują pod wpływem emitowanego światła nadfioletowego poświatę odmiennej barwy. Badanie jest całkowicie bezbolesne, bezpieczne i nie niesie ze sobą ryzyka powikłań.
Opracowana w 1925 r. lampa Wooda emitującej promieniowanie UV w świetle którego różne zmiany skórne przybierają różne barwy. Urządzenie wykorzystywane jest w dermatologii i kosmetologii, a jego główne zastosowanie to przede wszystkim diagnostyka zmian bielaczych, diagnostyka powierzchownych zakażeń, wywołanych przez grzyby i bakterie, zaburzeń pigmentacji oraz porfirii skórnych

Wykorzystanie lampy Wooda pozwala zarówno na rozpoznanie oraz różnicowanie zmian skórnych, jak i określenie ich dokładnych granic. Możliwe jest różnicowanie m.in. zmian bielaczych z odbarwieniami w łupieżu pstrym, stwierdzenie zmian hiperpigmentacyjnych (ostuda, piegi, zmiany posłoneczne, plamy soczewicowate złośliwe). Światło lampy Wooda jest ponadto przydatne w ocenie stanu skóry po peelingach chemicznych oraz w diagnostyce fotodynamicznej. Różnorodność zastosowań oraz prostota użycia sprawiają, że jest ona jednym z podstawowych narzędzi diagnostycznych w praktyce dermatologicznej.

Lampa Wooda – zastosowanie w dermatologii
Działanie urządzenie opiera się wykorzystaniu specjalnego czarnego filtra, tzw. filtru Wooda (krzemian baru z 9% dodatkiem niklu). Dzięki przepustowości w światła o długości fali z maksimum na poziomie 365 nm
Emitowane przez lampę Wooda promienie UV wywołują zjawisko fluorescencji (emitowania światła przez wzbudzony atom lub cząsteczkę). Dzięki temu, że różne rodzaje cery i rodzaje schorzeń wywołują poświatę w odmiennych barwach, możliwe jest określenie rodzaju zmian:
 zielony – w tym kolorze świecą pterydyny (rodzaj związków chemicznych) wydzielane przez grzyby chorobotwórcze
 bladozielony (seledynowy) – wskazuje na obecność zakażenia pseudomonas aeruginosa (pałeczka ropy błękitnej)
 koralowo-czerwone – barwa wywoływana m.in. przez łupież pstry
 niebiesko-biały – zmiany hipopigmentacyjne i depigmentacyjne
 niebiesko-fioletowy – zdrowa skóra, bez zmian chorobowych
 bladoróżowy – cera sucha
 czarny (prawie czarny) – cera tłusta
 biało-srebrny – skóra nadmiernie zrogowaciała
* pomarańczowo-żółty – zmiany trądzikowe

Zastosowanie : Lampa Wooda do naświetlania określonych przypadków dermatomikozy celem uzyskania wskazówek na podstawie fluorescencji:

• ŁUPIEŻ RUMIENIOWY                          (czerwona fluorescencja)
• MIKROSPORY                                       (bladozielona fluorescencja)
• GRZYBICA WOSZCZYNOWA               (jadowitozielona fluorescencja)
• GRZYBICA WŁOSÓW PACHOWYCH  (fluorescencja barwy żółtej ochry)
• ŁUPIEŻ PSTRY                                      (fluorescencja barwy żółtej ochry)
• STWARDNIENIE GUZOWATE              (niebiesko-biała fluorescencja w stosunku do normalnej skóry)
• ŚWIERZB                                               (szarobiałe nory świerzbowcowe)
• BIELACTWO NABYTE                          (niebiesko-biała - jasnobiała fluorescencja obszarów odbarwionych)

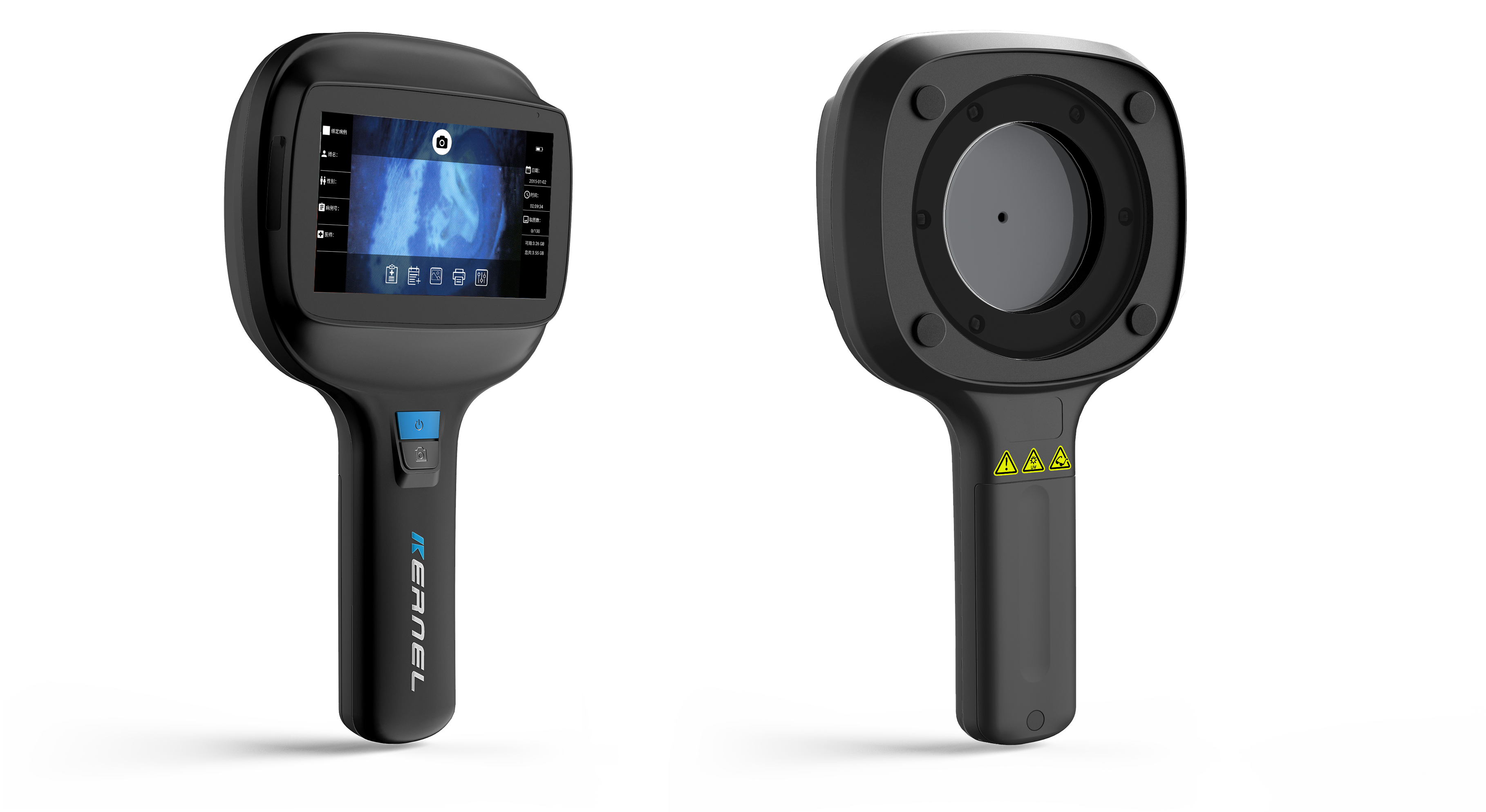

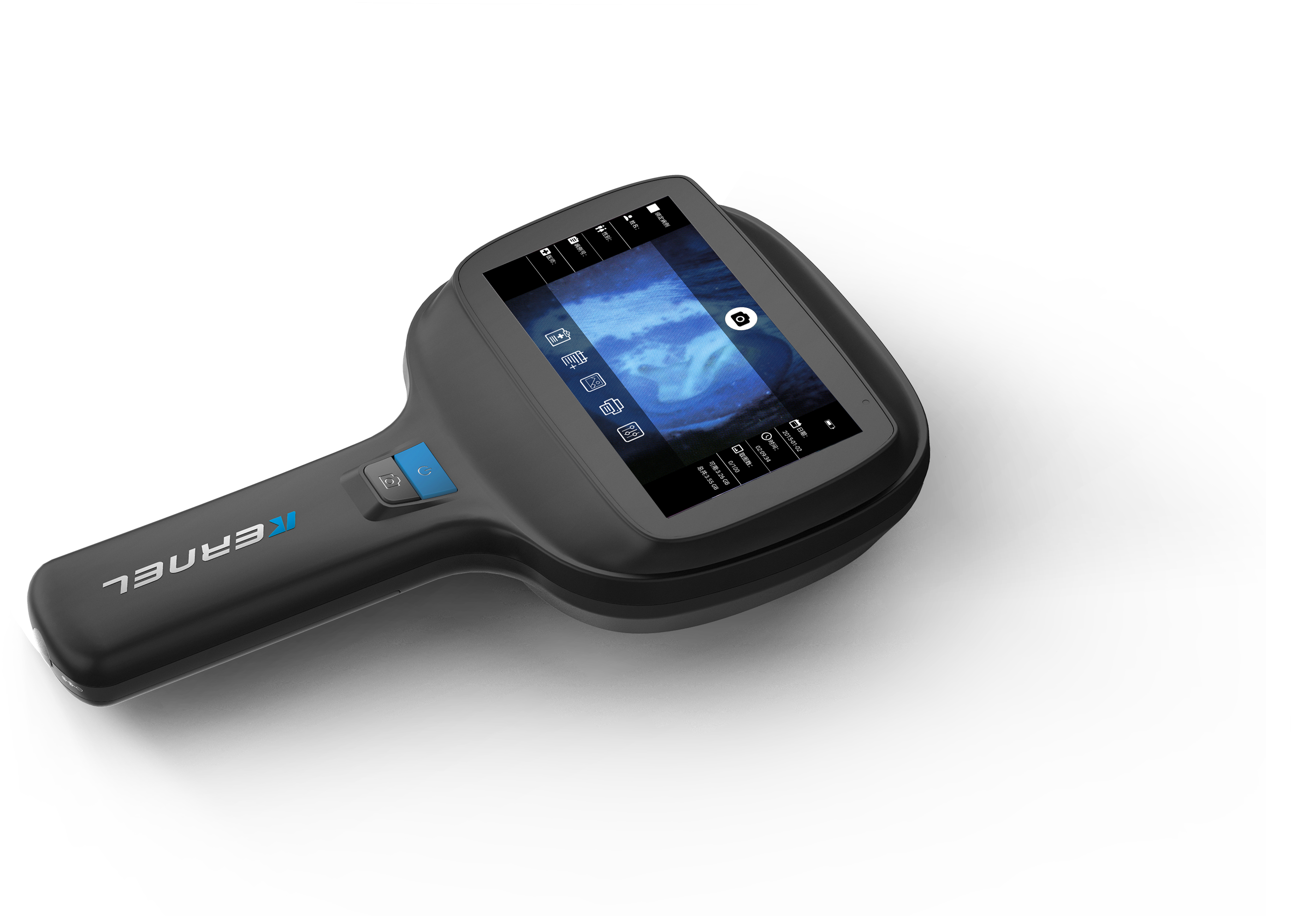

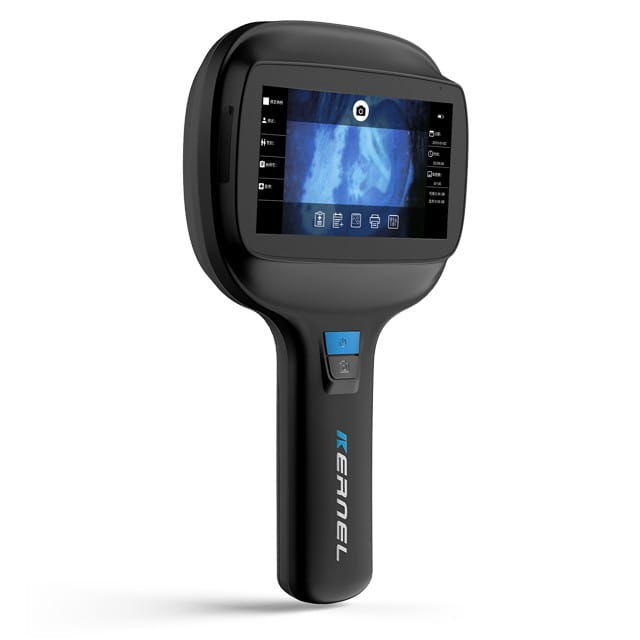

Diagnostyczna cyfrowa lampa Wooda KERNEL LED Wood's KN-9000A

Wprowadzenie do urządzenia KERNEL KN-9000A

Medyczna lampa Wooda KERNEL KN-9000A to zaawansowane, przenośne urządzenie diagnostyczne wykorzystujące półprzewodnikowe źródło światła LED UVA o długiej żywotności i szczytowej długości fali 365 nm. Urządzenie łączy klasyczną analizę fluorescencyjną z nowoczesną technologią cyfrowej dokumentacji medycznej. Zastosowanie 5-calowego kolorowego ekranu dotykowego, kamery z autofokusem, pamięci wewnętrznej oraz bezprzewodowego drukowania raportów pozwala na błyskawiczne wykrywanie, ocenę oraz archiwizację zmian skórnych w warunkach gabinetowych i szpitalnych.

Najważniejsza technologia: Diody LED UVA 365 nm z cyfrowym obrazowaniem

Sercem urządzenia jest medyczne źródło światła LED UVA o żywotności sięgającej co najmniej 15 000 godzin i intensywności wyjściowej 3 mW/cm² (±10%). W przeciwieństwie do tradycyjnych lamp jarzeniowych, diody LED generują równomierny i stabilny strumień promieniowania w paśmie 320–400 nm ze ścisłym pikiem emisyjnym 365 nm (±10 nm). Konstrukcja optyczna opiera się na zasadzie filtru Wooda (krzemian baru z dodatkiem niklu), który odcina światło widzialne i przepuszcza wyłącznie wiązkę wzbudzającą fluorescencję endogennych oraz egzogennych fluoroforów w tkankach. Zintegrowana kamera z matrycą rejestrującą 13 milionów kolorów umożliwia jednoczesną obserwację badanego pola na ekranie LCD w czasie rzeczywistym.

Zastosowanie

Lampa Wooda KERNEL KN-9000A przeznaczona jest do wstępnej i różnicowej diagnostyki dermatologicznej u ludzi, a także w weterynarii (badanie problemów skórnych u psów, kotów i innych zwierząt). Główne wskazania diagnostyczne obejmują:

• zaburzenia pigmentacji: bielactwo nabyte (vitiligo), ostuda (melasma), piegi, plamy soczewicowate, plamy w stwardnieniu guzowatym,

• infekcje grzybicze (dermatomikozy): łupież pstry, mikrosporozy, grzybica woszczynowa, grzybica włosów pachowych,

• zakażenia bakteryjne skóry: łupież rumieniowy (erythrasma), infekcje pałeczką ropy błękitnej (Pseudomonas aeruginosa),

• nieprawidłowości metabolizmu porfiryn oraz porfirie skórne,

• diagnostykę zmian trądzikowych (kolonizacja przez bakterie trądzikowe),

• parazytozy: pomoc w lokalizacji nor świerzbowcowych,

• kosmetologię i trychologię: badanie poziomu nawilżenia i natłuszczenia cery, ocenę hiperkeratozy, kontrolę skóry po peelingach chemicznych oraz w procedurach fotodiagnostyki (PDD/PDT).

Zalety KERNEL KN-9000A

• Cyfrowe obrazowanie na 5-calowym ekranie: Podgląd na żywo eliminuje konieczność męczącego przykładania oka do tradycyjnej lupy.

• Wbudowana kamera z automatycznym i ręcznym ustawianiem ostrości: Gwarantuje ostre i kompletne przechwytywanie obrazu zmian skórnych (odwzorowanie 13 milionów kolorów).

• Praca w jasnych pomieszczeniach: Silikonowy rękaw zapewnia pełne zaciemnienie pola zabiegowego bez konieczności wygaszania światła w gabinecie.

• Wbudowana pamięć i tworzenie kartoteki: Karta pamięci pozwala na zachowanie ponad 1000 zdjęć, ułatwiając monitorowanie pacjenta podczas kolejnych wizyt.

• Bezprzewodowe drukowanie raportów: Możliwość szybkiego generowania i drukowania dokumentacji diagnostycznej bezpośrednio z urządzenia.

• Pełna mobilność: Zasilanie z wbudowanego akumulatora zapewnia do 2 godzin ciągłej pracy bez kabli.

• Długa żywotność źródła LED: Ponad 15 000 godzin stabilnej pracy bez konieczności częstej wymiany świetlówek.

Cechy i funkcje

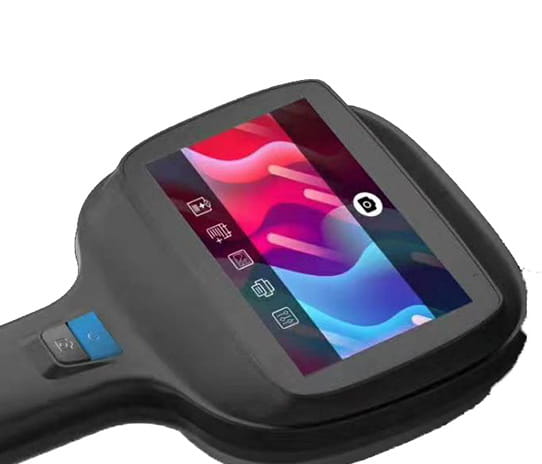

5-calowy dotykowy ekran wysokiej rozdzielczości

Interfejs dotykowy umożliwia intuicyjną nawigację po menu urządzenia, powiększanie podglądu, regulację parametrów, przeglądanie zapisanych zdjęć oraz zarządzanie profilami pacjentów.

Podwójny tryb ostrości i obiektyw powiększający

Układ optyczny zintegrowany z kamerą oferuje powiększenie wizualne 2× (±20%) oraz dwa tryby ustawiania ostrości – automatyczny (AF) oraz manualny. Pozwala to na dokładne uchwycenie mikrostruktury naskórka i granic zmian chorobowych.

Silikonowy rękaw zaciemniający

Specjalnie uformowany rękaw żelowy/silikonowy pozwala na szczelne przyłożenie głowicy do powierzchni skóry. Umożliwia to przeprowadzanie w pełni wiarygodnej analizy fluorescencyjnej w nieznacznie oświetlonym, a nawet jasnym gabinecie.

Karta pamięci i moduł raportowania

Aparat wyposażono w pamięć masową mieszczącą powyżej 1000 fotografii medycznych oraz wbudowaną standardową galerię porównawczą do analizy obrazu „przed i po”. Zapisane raporty diagnostyczne można przesyłać drogą bezprzewodową do drukarki.

Zasilanie akumulatorowe i standard odporności IP22

Wbudowany akumulator wielokrotnego ładowania gwarantuje 2 godziny nieprzerwanej pracy. Obudowa charakteryzuje się stopniem ochrony IP22, zapewniającym odporność na kurz i wilgoć.

Jak używać lampy KERNEL KN-9000A?

1. Przygotowanie: Upewnij się, że akumulator jest naładowany. Skóra pacjenta nie powinna być myta ani przemywana bezpośrednio przed badaniem, aby nie usunąć metabolitów drobnoustrojów. Z powierzchni usuń makijaż i kremy z filtrami UV.

2. Założenie rękawa: Zamocuj silikonowy rękaw zaciemniający na głowicy aparatu.

3. Uruchomienie: Włącz urządzenie przyciskiem zasilania i aktywuj źródło LED UVA na 5-calowym ekranie dotykowym.

4. Przeprowadzenie badania: Przyłóż rękaw do badanego obszaru skóry. Na ekranie pojawi się powiększony obraz fluorescencji. W razie potrzeby dostosuj ostrość (tryb automatyczny lub manualny) i wykonaj zdjęcie.

5. Generowanie dokumentacji: Zapisz zdjęcie w kartotece pacjenta na karcie pamięci. W razie potrzeby wygeneruj raport i prześlij go bezprzewodowo do druku.

6. Zakończenie: Wyłącz urządzenie i zdezynfekuj silikonowy rękaw zgodnie z instrukcją.

Badanie i interpretację wyników fluorescencji należy prowadzić zgodnie z instrukcją używania oraz wiedzą medyczną z zakresu dermatologii.

Co zawiera zestaw?

• Cyfrowa lampa Wooda KERNEL LED Wood's KN-9000A,

• Wbudowany akumulator wielokrotnego ładowania,

• Ładowarka / zasilacz sieciowy,

• Silikonowy rękaw zaciemniający,

• Karta pamięci o dużej pojemności (mieszcząca >1000 zdjęć),

• Instrukcja obsługi w języku polskim.

Charakterystyka i parametry techniczne

• Model: KN-9000A

• Producent: KERNELMED – Kernel Medical Equipment Co., Ltd.

• Prowadzący reklamę: TECHLAMPS

• Autoryzowany przedstawiciel: Caretechion GmbH

• Źródło światła: Diody LED UVA

• Długość fali: 320–400 nm (szczytowa długość fali: 365 nm ± 10 nm)

• Żywotność emiterów LED: $\ge$ 15 000 godzin

• Intensywność wyjściowa: 3 mW/cm² (±10%)

• Wyświetlacz: 5-calowy kolorowy ekran dotykowy o wysokiej rozdzielczości

• Kamera: 13 milionów kolorów, automatyczne i ręczne ustawianie ostrości

• Powiększenie optyczne obiektywu: 2-krotne (2× ± 20%)

• Pojemność pamięci: Karta pamięci mieszcząca ponad 1000 zdjęć

• Łączność: Bezprzewodowe drukowanie raportów

• Zasilanie: Wewnętrzny akumulator wielokrotnego ładowania / zasilacz sieciowy

• Czas pracy na baterii: Do 2 godzin

• Stopień ochrony obudowy: IP22 (ochrona przed kurzem i wilgocią)

Dodatkowy opis techniczny

Model KERNEL KN-9000A wyznacza nowy standard w diagnostyce Wooda, zastępując tradycyjny podgląd przez szkło powiększające bezpośrednim obrazem cyfrowym na ekranie LCD. Zastosowane diody półprzewodnikowe generują stabilną gęstość mocy 3 mW/cm² w ścisłym pasmie 365 nm, co wywołuje zjawisko barwnej fluorescencji zależnie od rodzaju zmian:

• niebieskobiała do jasnobiałej: ogniska depigmentacji (bielactwo nabyte) oraz stwardnienie guzowate,

• koralowoczerwona: łupież rumieniowy oraz obecność porfiryn,

• żółta ochra: łupież pstry oraz grzybica włosów pachowych,

• seledynowa (bladozielona): infekcje Pseudomonas aeruginosa (pałeczka ropy błękitnej) oraz mikrosporoza,

• zielona (jadowitozielona): grzybica woszczynowa,

• pomarańczowo-żółta: porfiryny bakteryjne w zmianach trądzikowych,

• szarobiała: nory świerzbowcowe w przebiegu świerzbu,

• niebieskofioletowa: zdrowa skóra.

Dzięki silikonowemu rękawowi optycznemu urządzenie całkowicie eliminuje problem doświetlenia zewnętrznego, umożliwiając pracę w każdych warunkach gabinetowych bez konieczności przygotowywania ciemni. Możliwość archiwizacji ponad 1000 fotografii oraz bezprzewodowego drukowania ułatwia precyzyjne śledzenie postępów terapii dermatologicznej w czasie.

Najczęściej zadawane pytania

✔ Czy lampa posiada akumulator?

Tak. Urządzenie wyposażono we wbudowany akumulator wielokrotnego ładowania, który zapewnia do 2 godzin ciągłej pracy bezprzewodowej. Do zestawu dołączona jest ładowarka sieciowa.

✔ Jaką długość fali emituje lampa KERNEL KN-9000A?

Urządzenie emituje promieniowanie ultrafioletowe UVA w zakresie 320–400 nm z maksymalną wartością szczytową 365 nm (±10 nm).

✔ Czy do badania wymagane jest całkowicie ciemne pomieszczenie?

Nie. Lampa posiada w wyposażeniu dedykowany silikonowy rękaw, który szczelnie odcina światło zewnętrzne po przyłożeniu do skóry, umożliwiając badanie i robienie zdjęć w normalnie oświetlonym gabinecie.

✔ Czy urządzenie pozwala na zapisywanie zdjęć i drukowanie wyników?

Tak. Wbudowana karta pamięci mieści ponad 1000 zdjęć, a system umożliwia generowanie i bezprzewodowe drukowanie gotowych raportów diagnostycznych.

✔ W jaki sposób regulowana jest ostrość obrazu?

Tylna kamera urządzenia posiada tryb automatycznego ustawiania ostrości (autofokus) z możliwością precyzyjnego doregulowania ręcznego na ekranie dotykowym.

✔ Czy urządzenie nadaje się do zastosowań weterynaryjnych?

Tak. Lampa KN-9000A może być z powodzeniem stosowana w diagnostyce chorób skóry i sierści u zwierząt (np. psów i kotów).
